カートリッジヒーター

1
 高効率・長寿命であり、取り付けが簡単な加熱ヒーター。ミリサイズとインチサイズの製作が可能。

【カートリッジヒーターのワット密度計算式】

スクリーンショット 2014-08-25 15.42.15

スタンダードタイプ

最高ワット密度は、約5W/cm²です。

ハイワットタイプ

最高ワット密度は、10W/cm²前後です。
10 ワット以上も製作可能ですのでお問い合わせ下さい。
IMG_2231 - コピー

御使用上の注意

 カートリッジヒーターの寿命は、ヒーター外径とヒーターの挿入孔とのクリアランスで、大きく 左右されますので、出来るだけクリアランスを小さくするのが理想的です。ヒーター径、長さにもよりますが、通常はヒーター径より 0.1~0.2 mm程度大きくする必要があります。

熱伝導ペーストの開発に成功

 ペーストをヒーターに塗布するだけでクリアランスを最小限にして更に従来のペーストやグリースにはない機能である、ヒーター内部温度を大きく低下させてヒーター寿命を長くする、熱伝導ペーストを開発致しました。
温度が10度下がることにより、寿命が倍になる『アレニウスの法則』

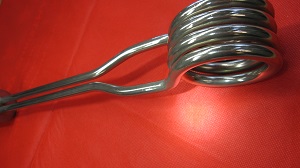

シーズヒーター

IMG_2165 - コピー
 シーズヒーターは、各種用途に応じて金属パイプの中心に発熱体をスパイラル状に挿入し、絶縁 粉末を充填し、それをロータリースエージングマシンで圧縮加工し、金属パイプ、発熱体、絶縁 粉末を固形化したヒーターです。
 従って内部構造は、完全に一体化されていますので熱伝導が非常に良く、又機械的振動、衝撃にも強く、工業用の発熱体として、電気炉、乾燥機、暖房機、樹脂成型金型、水、油等の加熱その他あらゆる方面に広範囲にわたり使用されています。

1. 液体に直接投入して加熱。
2. 固体に密着させて直接加熱。
3. 発熱体は外気と遮断されているので、酸化腐食がほとんどありません。
4. 構造上、機械的な振動や衝撃に対して堅固。
5. 用途に応じた形状に加工が可能。

投げ込みヒーター 鋳込みヒーター プラグヒーター フランジヒーター フッ素樹脂ヒーター ユニットヒーター 筒型ヒーター フィン付ヒーター ダクトヒーター 等

スペースヒーター

IMG_2146 - コピー
 スペースヒーターは熱盤、クロスヘッド、Tダイス金型、成型機ホッパー等の表面に密着、又は 挿入して加熱する場合や暖房器各種・乾燥機・空気加熱用熱源として利用されています。スペースヒーターは、発熱線を平均に耐熱マイカに巻き更にマイカで絶縁した上に金属板で被覆した物です。

バンドヒーター

IMG_2126 - コピー
 バンドヒーターは押出成型機、射出成型機等のシリンダー及びノズル等の円筒状加熱に最も適しています。形状も軽量薄型で弾力性に富み、熱伝導性も良好で温度調節に対しては敏速に応じます。構造は、耐熱マイカにて絶縁されたニクロムリボン線を発熱体として、その外周を耐熱金属板にて被覆保護した物であります。又、接続端子は一般にステンレスを使用し、酸化による接触 抵抗を防止するようにしております。

1ピース型(1P型)とフランジ型(F型)があり、その取り付け状況によって形式を選択します。2ピース型(2P型)はシリンダー等の片側より挿入できないものに使用します。端子仕様のほかにリード線仕様も製作いたします。

赤外線ヒーター

IMG_2236 - コピー
 赤外線ヒーターは効率の良いヒーターである為に乾燥装置の熱源としてその利用が多くなっています。

特長

・被加熱物に対し放射熱なので効率が良い。
・波長が長いので被加熱物の色に依る熱吸収差が非常に少なく製品仕上り品質が均一である。
・対流式加熱炉のような大きな断熱をする必要がなく設備費が軽減出来る。
・操作及び温度コントロールが容易である。
・反射板を使用する事により更に効率良く加熱することが出来る。

シリコンラバーヒーター

IMG_2170 - コピー
 シリコンラバーヒーターはガラスクロスに特殊加工した2枚のシリコンシートの間に抵抗線を パターン化させた構造で、柔軟性に優れ曲面、円筒等の被加熱物にジャストフィットさせる事が出来ます。標準厚さ1.5 mmと薄いシート状ですので熱応答性も優れています
 主な用途として各種缶の保温、パイプやタンクの保温、歯科機器、医療機器、CTスキャナーの磁場安定用、溶接予熱装置、繊維機器の繊維乾燥、ホットプレート、パラボラアンテナの凍結防止、モーターの保温・防湿、ホッパー部分の保温、ガスラインの保温等があります。

遠赤外線ヒーター(セラミックコーティングヒーター)

 セラミックコーティングヒーターは、当社のステンレス製シーズヒーターの表面にセラミックコーティングを施し遠赤外線を発生させ、被加熱物における熱エネルギー吸収率を一段と高めております。

特長

・特殊コーティングしたステンレスヒーターですから、石英管ヒーターやブラックヒーターの様に破損する事がありません。
・高効率発熱体ですから加熱・乾燥等の時間が大幅に短縮出来ます。その為ランニングコストも大幅に 節約出来ます。
・反射笠の調整等により、必要な部分を有効に加熱する事が出来ます。
・当社シーズヒーター同様に、用途に合わせて色々な形状に曲げ加工出来る為、よりいっそう使用範囲 が広がります。

各種熱電対・センサー

IMG_2247 - コピー
 シース熱電対は、保護管型熱電対に比して外径が極めて細く仕上げられている為、応答速度が早く、振動・腐食性雰囲気にも適し、屈曲の多い箇所も自由に曲げ・巻き・整形し、極端な条件下で使用してその特性を発揮します。電気ヒーターを使用した加熱システムにおいて、温度管理に必要な温度センサー。

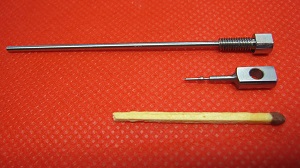

その他、マシニング加工・ペンチレス加工も受注可能です。
